4.3.4. Fuel pressure sensorΒΆ

Description

The Fuel pressure sensor measures the engine fuel pressure. The fuel pressure sensor is located in the main fuel filter.

The AGCO Power part number: 837070201

ECU connection

The pin numbers at the ECU:

EDC17CV54       A21 5V supply voltage
EDC17CV54       A12 Analog input
EDC17CV54       A40 Ground

EDC17CV41       2.08 5V supply voltage
EDC17CV41       2.14 Analog input
EDC17CV41       2.19 Ground

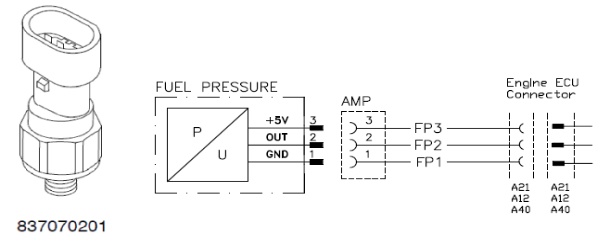

../../_images/fuelp_sensor.jpg

ECU connection EDC17CV54, Fuel pressure sensor

Characteristics

Output voltage:

At 100 kpa abs (~atmospheric pressure) = 0.5 V
At 1100 kpa abs = 4.5 V
../../_images/pres_11001.jpg

Characteristics, Fuel pressure sensor

Engine sensors overview, see Engine sensors overview
