4.3.6. Crankshaft speed sensor

Description

The crankshaft speed sensor is an inductive speed sensor. The sensor reads a trigger wheel mounted on the crankshaft, and the ECU reads pulses generated by the sensor.

The AGCO Power part number: 837069150

ECU connection

The pin numbers at the ECU:

EDC17CV54       A39 Trigger input
EDC17CV54       A54 Ground

EDC17CV41       2.66 Trigger input
EDC17CV41       2.65 Ground

EDC17C63        52 Trigger input
EDC17C63        74 Ground

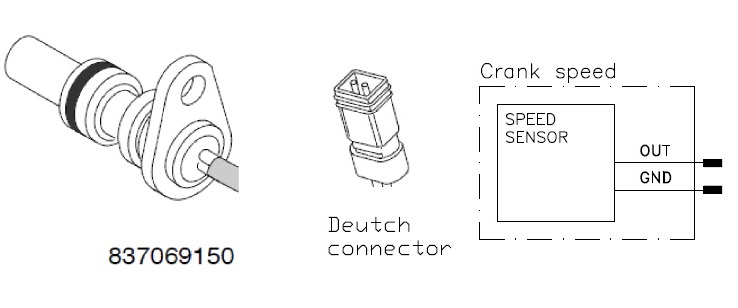

../../_images/CrankS_sensor.jpg

ECU connection, Crankshaft speed sensor

Characteristics

Nominal coil resistance at 20 °C: 1120 - 1530 Ohms

Engine sensors overview, see Engine sensors overview
